Billeder af ASTM A209 klasse T1 legeret stålkedel og overhedningsrør
Billeder af ASTM A209 klasse T1 legeret stålkedel og overhedningsrør

Billeder af ASTM A209 klasse T1 legeret stålkedel og overhedningsrør

Ud over mærkningen foreskrevet i specifikation A1016/A1016M skal mærkningen omfatte, om røret er varm- eller koldbehandlet.
Send forespørgsel
Chat nu

Få et gratis tilbud! Kontakt os i dag!

Send e-mail:sale@gneegi.com

Tlf:+86 15824687445

Tolerancer af udvendig diameter

Specificeret udvendig diameter, in. [mm] Tilladte variationer, i. [mm]
Over Under
Hot-finished sømløse rør
4 [100] eller derunder 1 ⁄ 64 [0.4] 1 ⁄ 32 [0.8]
Over 4 til 7 1 ⁄ 2 [100 til 200], inkl 1 ⁄ 64 [0.4] 3 ⁄ 64 [1.2]
Over 7 1 ⁄ 2 til 9 [200 til 225], inkl 1 ⁄ 64 [0.4] 1 ⁄ 16 [1.6]
Koldbehandlede sømløse rør
Under 1 [25] 0.004 [0.1] 0.004 [0.11]
1 til 1 1 ⁄ 2 [25 til 40], inkl 0.006 [0.15] 0.006 [0.15]
Over 1 1 ⁄ 2 til 2 [40 til 50], ekskl 0.008 [0.2] 0.008 [0.2]
2 til 2 1 ⁄ 2 [50 til 65], ekskl 0.010 [0.25] 0.010 [0.25]
2 1 ⁄ 2 til 3 [65 til 75], ekskl 0.012 [0.3] 0.012 [0.3]
3 til 4 [75 til 100], inkl 0.015 [0.38] 0.015 [0.38]
Over 4 til 7 1 ⁄ 2 [100 til 200], inkl 0.015 [0.38] 0.025 [0.64]
Over 7 1 ⁄ 2 til 9 [200 til 225], inkl 0.015 [0.38] 0.045 [1.14]


Tolerancer af længde

Metode til
Fremstille		 Specificeret udenfor
Diameter, in.[mm]		 Skærelængde, tommer [mm]
Over Under
Sømløs, varmbehandlet Alle størrelser 3 ⁄ 16 [5] 0 [0]
Sømløs, koldbehandlet Under 2 [50,8] 1 ⁄ 8 [3] 0 [0]
2 [50,8] eller derover 3 ⁄ 16 [5] 0 [0]
2 [50,8] eller derover 3 ⁄ 16 [5] 0 [0]



Produktmærkning
Ud over mærkningen foreskrevet i specifikation A1016/A1016M skal mærkningen omfatte, om røret er varm- eller koldbehandlet.
Note:Materiale leveret under ASTM A209 er i overensstemmelse med de gældende krav i den aktuelle udgave af specifikation A1016/A1016M

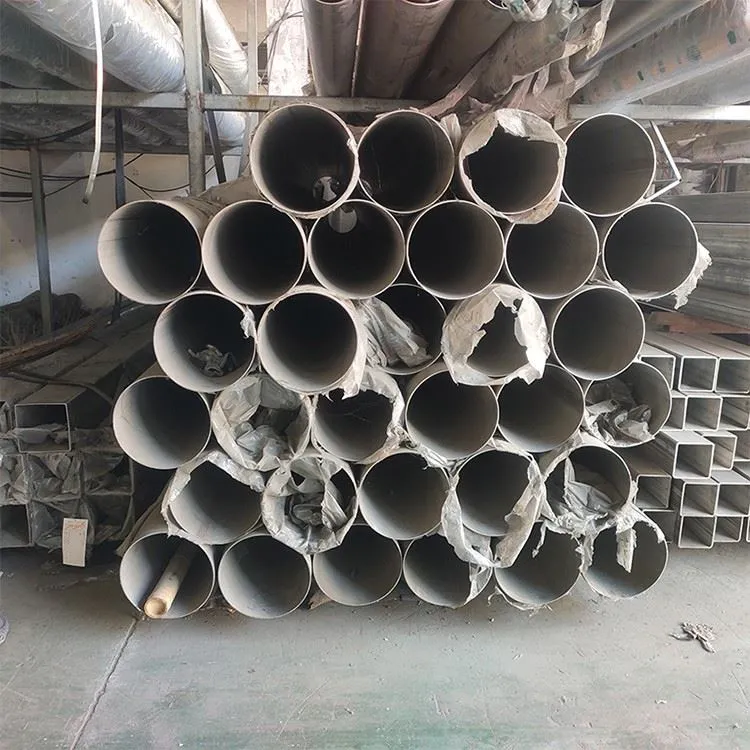

Billeder af ASTM A209 klasse T1 legeret stålkedel og overhedningsrør

product-1-1 product-1-1

ASTM A209 klasse T1 legeret stål kedel og overhedningsrør


OD (mm) Vægtykkelse (mm)
  2 2.5 3 3.5 4 4.5 5 6 6.5-7 7.5-8 8.5-9 9.5-10 11 12
Φ25-Φ28 ● ● ● ● ● ●
Φ32   ● ● ● ● ● ●
Φ34-Φ36   ● ● ● ● ● ●
Φ38   ● ● ● ● ● ●
Φ40     ● ● ● ● ●
Φ42     ● ● ● ● ●
Φ45     ● ● ● ● ● ●
Φ48-Φ60     ● ● ● ● ● ● ●
Φ63.5       ● ● ● ● ● ● ●
Φ68-Φ73         ● ● ● ● ● ●
Φ76         ● ● ● ● ● ● ● ● ● ●
Φ80         ● ● ● ● ● ● ● ● ● ●
Φ83         ● ● ● ● ● ● ● ● ● ●
Φ89         ● ● ● ● ● ● ● ● ● ●
Φ95         ● ● ● ● ● ● ● ● ● ●
Φ102         ● ● ● ● ● ● ● ● ● ●
Φ108         ● ● ● ● ● ● ● ● ● ●
Φ114           ● ● ● ● ● ● ● ● ●
Φ121           ● ● ● ● ● ● ● ● ●
Φ127           ● ● ● ● ● ● ● ● ●
