Generel produktbeskrivelse

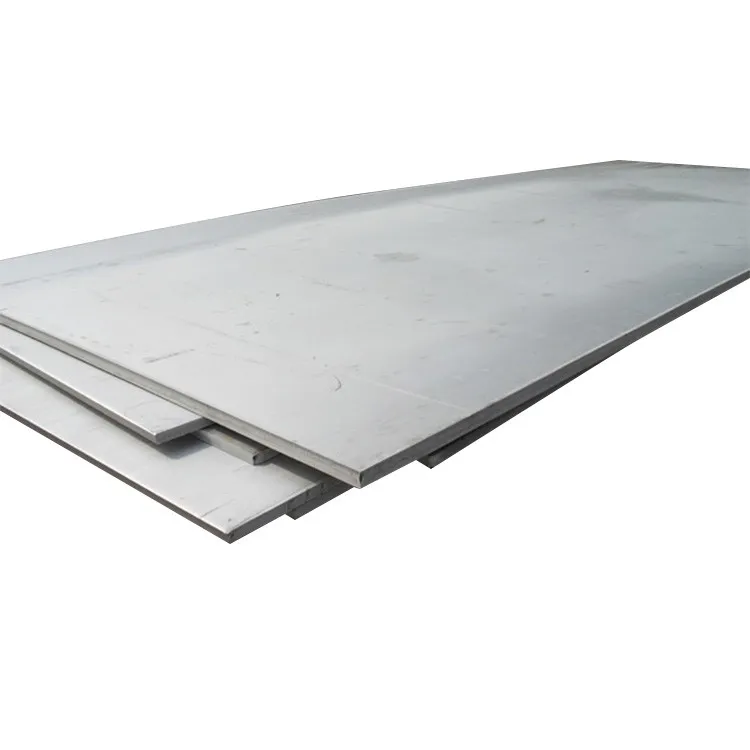

ASTM A709 er standardspecifikationen for konstruktionsstål til broer og omfatter kulstof, lav-legeret højstyrke og bratkølet og hærdet legeret stål, der bruges som konstruktionsplader ved konstruktion af broer. Af de fem kvaliteter SSAB tilbyder, har tre kvaliteter et ASTM G101 forbedret atmosfærisk korrosionsresistensindeks på større end eller lig med 6,0.
Tilgængelige dimensioner
Skjul/vis specifikke kolonner EDIT
| GRAD | TYKKELSE (i) |
BREDDE (i) |
LÆNGDE (i) |
|---|---|---|---|
| 36 | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36T | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36F | 0.1875 - 2.00 | 72 - 120 | 240 - 1200 |
Bredde:Spørg for pladebredder mindre end 72 tommer og over 12 0 tommer. Spørg for bredder større end 96 tommer for tykkelser mindre end 0,250 tommer.
Længde:Spørg venligst for pladelængder, der er større end de angivne maksima. Tallerkenlængden kan være begrænset af den maksimale individuelle pladevægt på 66,000 lbs. Pladelængde maksimalt 960 in. for tykkelser mindre end 7/16 in.
Mekaniske egenskaber
Trækprøvning udføres i tværgående retning i henhold til ASTM A370-kravene.
Skjul/vis specifikke kolonner EDIT
| GRAD | TYKKELSE (i) |
UDBYTTE1) (MIN ksi) |
STRÆK STYRKE (ksi) |
FORLÆNGELSE I 2"2) (MIN %) |
FORLÆNGELSE I 8"2) (MIN %) |
|---|---|---|---|---|---|
| 36 | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36T | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36F | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
1)Udbyttestyrke målt som {{0}},2 % offset eller 0,5 % forlængelse under belastning.
2)For plader bredere end 24 tommer er forlængelseskravet reduceret med to procentpoint. Se justeringer af forlængelseskrav i afsnittet Spændingstest i specifikation ASTM A6.
Påvirkningsegenskaber
Skjul/vis specifikke kolonner EDIT
| GRAD | TYKKELSE (i) |
MIN LANGSIDEN GENNEMSNITTLIG ENERGI1) (ft-lbs) |
MIN LÆNGDELIG INDIVIDUEL VÆRDI1) (ft-lbs) |
ZONE 1 TESTTEMP | ZONE 2 TESTTEMP | ZONE 3 TESTTEMP |
|---|---|---|---|---|---|---|
| 36F | 0.1875 - 2.00 | 25 | - | 70 oF | 40 oF | 10 oF |
| 36T | 0.1875 - 3.00 | 15 | 20 | 70 oF | 40 oF | 10 oF |
| GRAD | TYKKELSE (i) |
MIN LANGSIDEN GENNEMSNITTLIG ENERGI1) (ft-lbs) |
MIN LÆNGDELIG INDIVIDUEL VÆRDI1) (ft-lbs) |
ZONE 1 TESTTEMP | ZONE 2 TESTTEMP | ZONE 3 TESTTEMP |
|---|
1)CVN slagtest i overensstemmelse med ASTM A673.
Spørg venligst for ordrer, der kræver CVN-påvirkningstest.
Kemisk sammensætning
Skjul/vis specifikke kolonner EDIT
| TYKKELSE (in) | C 1) (MAX vægt %) |
MN 1) (vægt %) |
P (MAX vægt %) |
S (MAX vægt %) |
SI (vægt %) |
CU 2) (MIN vægt %) |
|---|---|---|---|---|---|---|
| 0.1875 - 0.750 | 0.25 | - | 0.030 | 0.030 | 0.40 | 0.20 |
| 0.751 - 1.500 | 0.25 | 0.80 - 1.20 | 0.030 | 0.030 | 0.40 | 0.20 |
| 1.501 - 2.500 | 0.26 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
| 2.501 - 3.000 | 0.27 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
1)For hver reduktion på {{0}},01 % under det angivne kulstofmaksimum tillades en stigning på 0,06 % mangan over det angivne maksimum op til et maksimum på 1,35 %.
2)Kobber minimum når kobberstål er specificeret.
